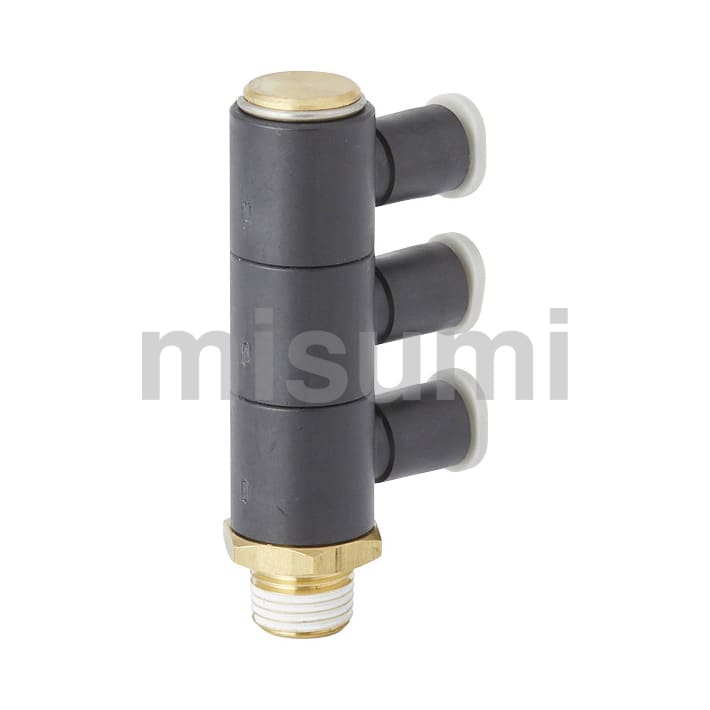

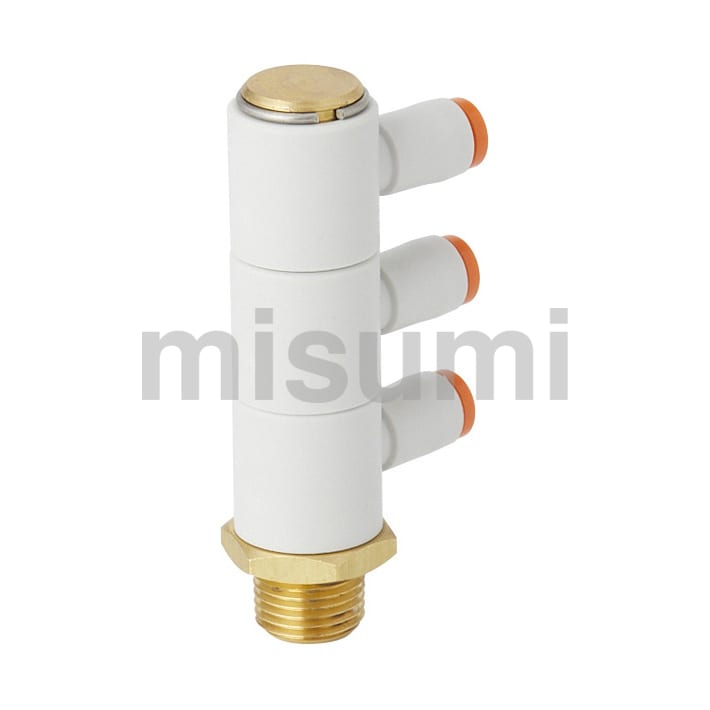

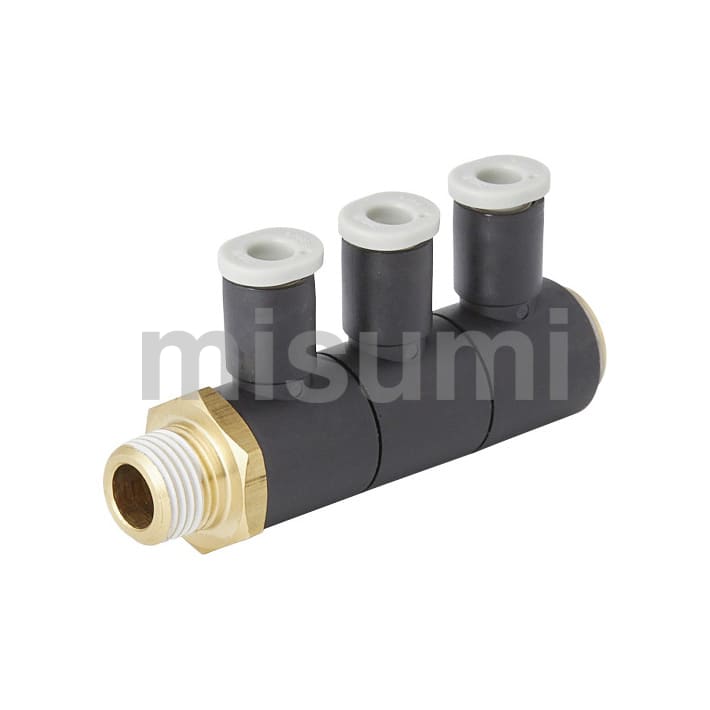

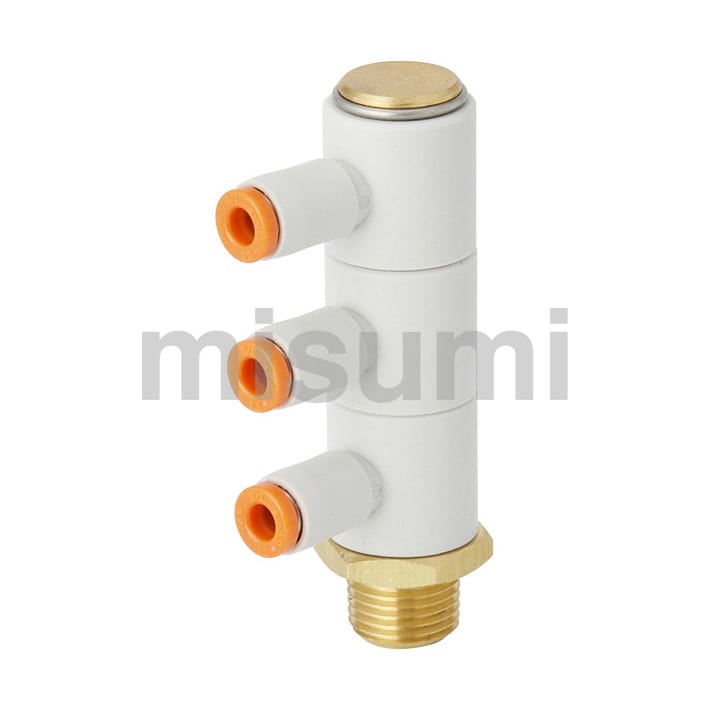

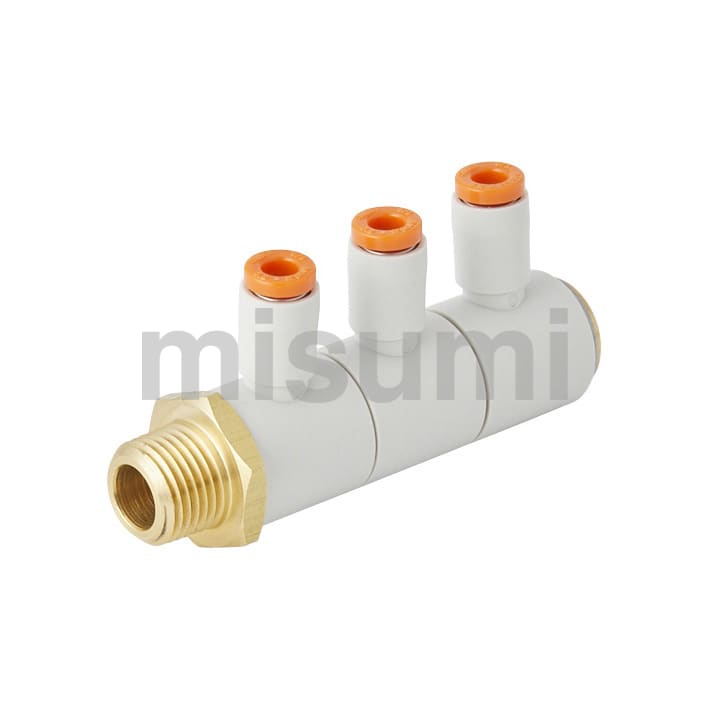

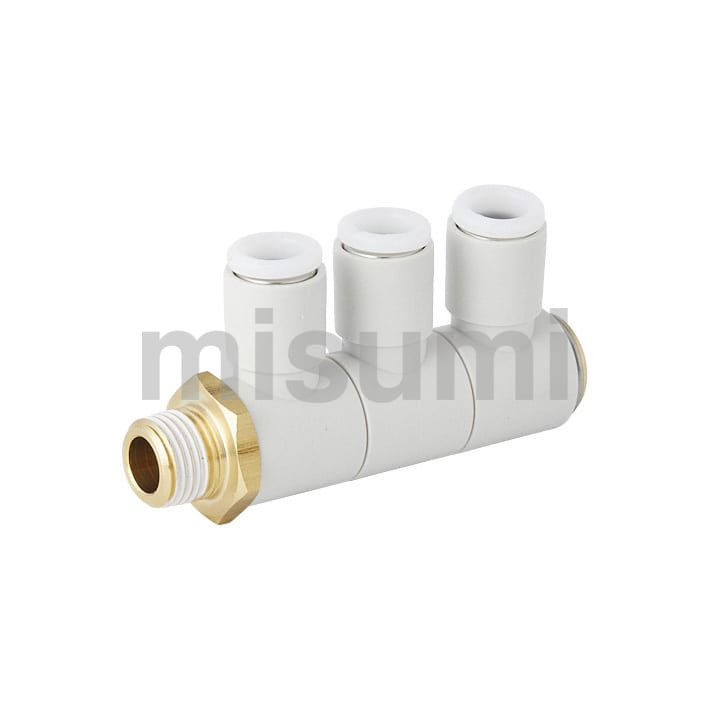

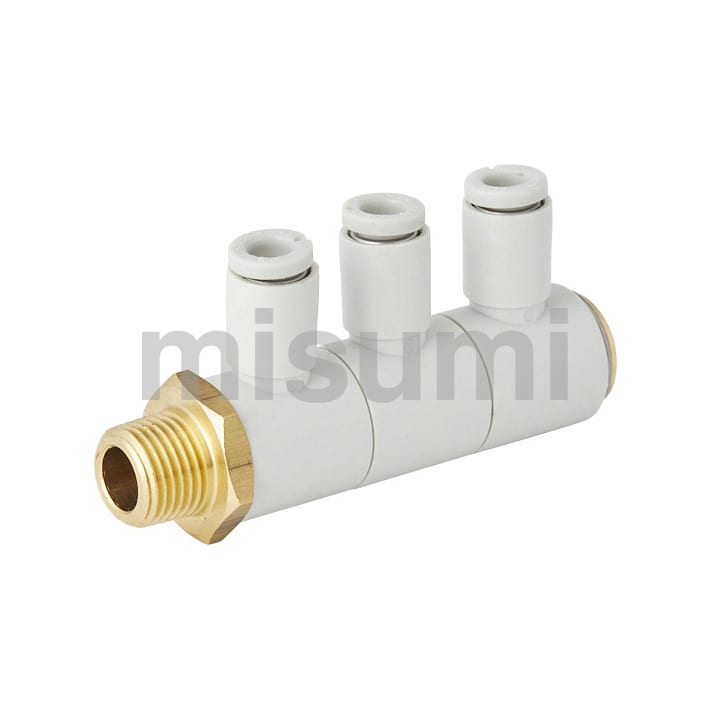

SMC:トリプルユニバーサルエルボ(シール剤) 型式:KQ2VT12-03AS（1セット:10個入）

●メーカー:SMC
●型式:KQ2VT12-03AS（1セット：10個入）
●適用チューブ外径:φ12mm
●接続ねじR:3/8
●H(六角対辺):26
●φD1:18.5
●φD2:25.2
●L1:28.9
●L2:26.9
●L3:84.5
●A:79.4
●M:17
●P:21.6
●有効断面積 ナイロン:39mm2
●有効断面積 ウレタン:30.8mm2
●最小穴径:9
●質量:129.7g
●材質:黄銅

●出荷目安:5営業日以内ワンタッチ管継手
●チューブ着脱性向上
●小型・軽量化
●チューブ取付方向はフリーで3独立。
●めねじ部からの直角方向の3分岐配管に使用。
●使用流体：空気、水(サージ圧は最高使用圧力以下に抑えてご使用ください。)
●使用圧力範囲(漏れがゼロではないので、リークテスタなど真空保持でのご使用は避けてください)：-100kPa～1MPa
●保証耐圧力：3MPa
●周囲温度および使用流体温度：-5～60℃、水の場合/0～40℃(凍結なきこと)
●ねじ(取付部)：JIS B0203(管用テーパねじ)JIS B0205(メートル並目ねじ)
●ねじ(ナット部)：JIS B0205(メートル細目ねじ)
●ねじ部のシール：シール剤付。
●適用チューブ：チューブ材質/FEP、PFA、ナイロン、ソフトナイロン(ソフトナイロンチューブの場合、水は使用できません。)、ポリウレタン。チューブ外径/Φ2， Φ3.2， Φ4， Φ6， Φ8， Φ10， Φ12， Φ16
●ボディ：C3604， PBT， PP， SUS303
●スタッド：C3604(ねじ部)、SUS303(ねじ部)
●チャック：SUS304
●ガイド：SUS304
●リリースブッシュ：POM
●パッキン、Oリング、シールリング：NBR
●ガスケット：SUS304・NBR
●A:Rねじのねじ込み後の参考寸法
●φD1は最大径を意味します。



10503円SMC:トリプルユニバーサルエルボ(シール剤) 型式:KQ2VT12-03AS（1セット:10個入）花・ガーデン・DIYDIY・工具配管工具ワンタッチ管継手 KQ2シリーズ トリプルユニバーサルエルボ KQ2VT（シール剤・シール剤無し）
